（1）、窗口簡介
窗口主要分組為：流量顯示、傳感器設置、通信設置、輸出設置、清除流量、4~20mA校準等。其各個分組說明如下：
1.流量顯示：用于顯示窗口，顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、電流輸出等。
2.傳感器設置：設置傳感器類型，管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數，顯示安裝距離等。
3.通信設置：設置RS485通信波特率，modbus RTU通信地址等。
4.輸出設置：用于設置4~20mA所對應的瞬時流量，OCT脈沖輸出相關
5.清除流量：用于清除累計流量、歷史流量記錄等，清除累計流量計需要密碼，密碼請同廠家聯系。
6.4~20mA校準：用于校準4~20mA輸出校準。
（2）、快速輸入管道參數和步驟：
1. M50，傳感器類型（主機支持多種探頭），傳感器主要有插入式、表貼式或者參數已經寫入設備的特定的傳感器；如果傳感器為管段一體式管段且參數沒有寫入設備，如DN100，DN200，則傳感器類型選擇插入式；已經寫入特殊參數的管段一體式管段除外。
2. M56管道內徑
3. M57管壁厚度：M50選擇為表貼式有此項
4. M58管道材質：M50選擇為表貼式有此項
5. M64流體類型：默認為水
6. M51探頭安裝方式：Z、V、N、W，M50選擇為表貼式有此項
7. M137固化參數（此操作非常重要）
8. M9501設置為傳感器設置
9.M518顯示Q(信號質量)，T（時間傳輸比）；一般情況下要求Q（信號質量）大于50%，時間傳輸比T在100±3%以內；M543查看信號質量，要求信號質量大于40%
10. M514顯示第一聲道的瞬時流量。
11. M9501設置為流量顯示界面
如果設備為雙聲道流量計，則還需要查看第二聲道傳感器數據，查詢與設置方法與第10、11步相同，但是窗口則變?yōu)镸618、M614、M543。
（3）、判斷流量計工作是否正常
> M518: 如果Q>80 97%<T<103%，M543信號強度>50，則儀表第一聲道正常工作
> M618: 如果Q>80 97%<T<103%，M543信號強度>50，則儀表第二聲道正常工作



項目		性能，參數
測   量   主   機	精 度	1.0 %
	重 復 性	0.2%
	流速范圍	0.1 ~ ±7 m/s。
	測量原理	超聲波傳播時差原理，32位CPU工作，8字節雙浮點運算。
	測量周期	50mS. (每秒20次，每個周期采集64組數據)。
	顯    示	2×10或者4*8背光型漢字液晶顯示器，低功耗為段碼液晶顯示。
	操   作	4×4輕觸鍵盤/4按鍵輸入。
	輸   入	2路二線制PT1000鉑電阻輸入回路，可實現熱量計量功能
	輸    出	電流信號：4~20mA, 阻抗0~500W,浮空，精度0.1%FS。 脈沖信號：正、負、凈流量及熱量累計脈沖OCT輸出。 數據接口：標準隔離RS-485接口。
	其他功能	記憶日、月、年累積流量。 故障自診斷功能；網絡工作方式等。
傳 感 器		中型標準M1型，適用于管徑DN50～DN700mm
		插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。

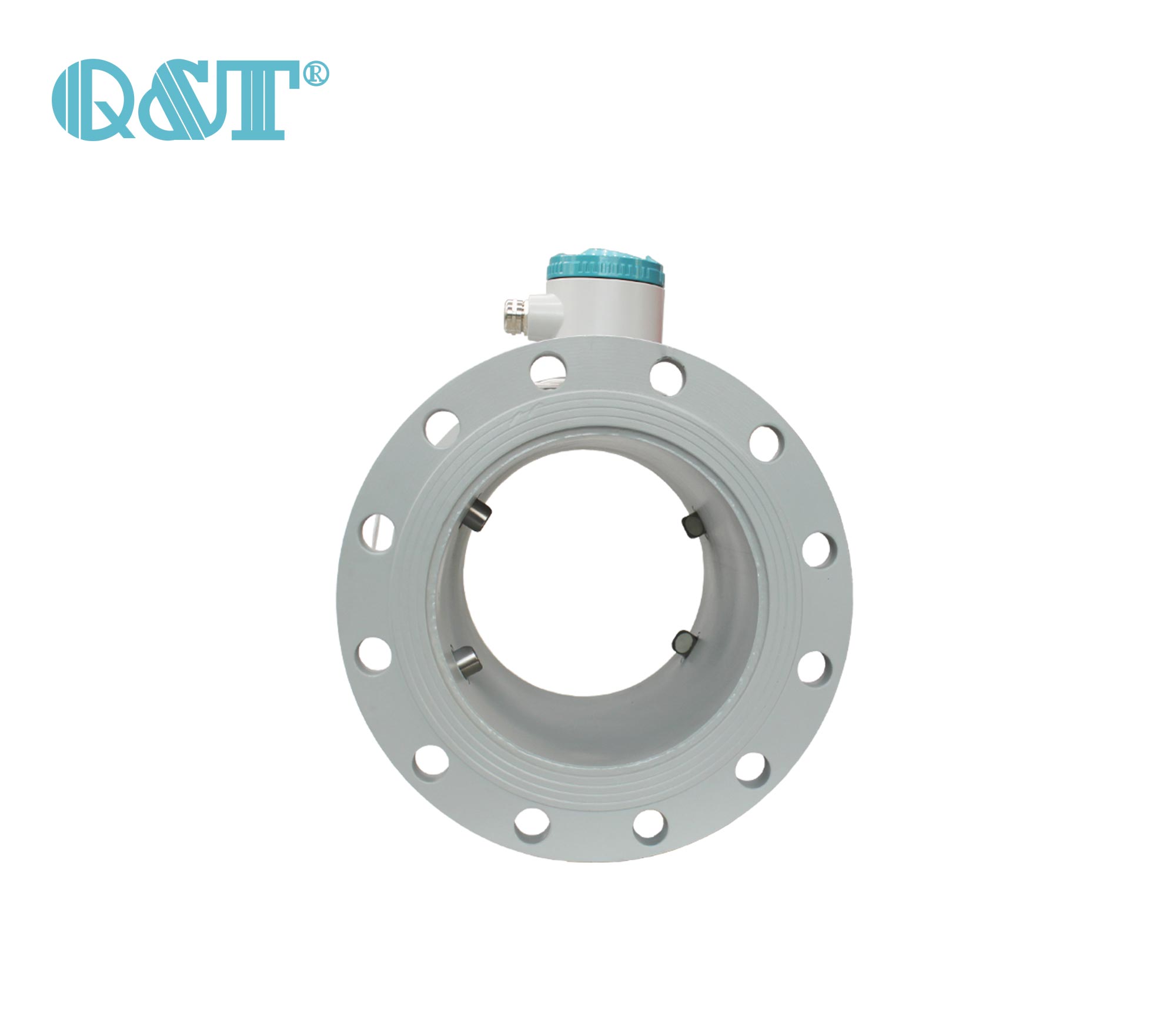

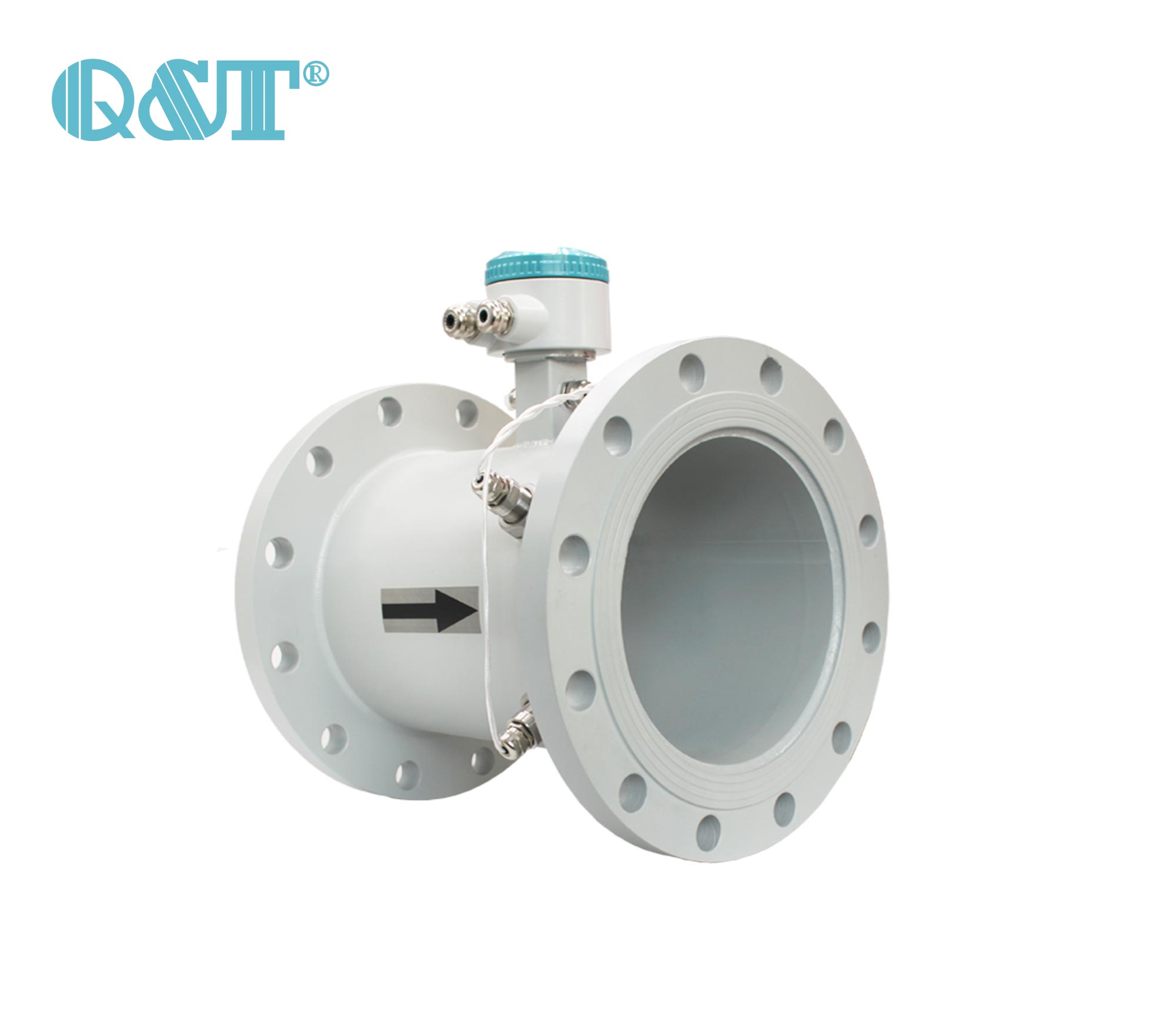

		標準管段式：適用于管徑DN10-DN400，整機測量精度±0.5%。
電纜長度		可加長至100m（超過此長度請同廠家聯系）。
管道	襯   材	鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里。
	內   徑	50mm -300mm。
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
流   體	種   類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁 　度	≤10000 ppm, 且氣泡含量小。
	溫   度	-10~150℃。
	流   向	可對正反向流量分別計量，并可計量凈流量。
工作環境	溫   度	主機：-10-70℃ （大于此溫度范圍要求請與廠家聯系） 探頭：-30℃ ~ +150℃
	濕   度	主機：85%RH 探頭：可浸水工作，水深≤3米。
電    源		JHA型普通版：DC24V ，AC220V供電方式。 JHA型低功耗版：3.6v鋰電池/5~9V (或者9~36V)。
